საინექციო ჩამოსხმის მანქანა
იარეთ პლასტმასის ქარხნის ნებისმიერ იატაკზე და ინექციის ჩამოსხმის აპარატების რიტმული ზარი- არეგულირებს ტემპს. ეს სამუშაო ცხენები დღეში ათასობითჯერ უბიძგებს გამდნარ პოლიმერს ფოლადის ღრუში და აფურთხებს ყველაფერს, დაწყებული ბოთლის თავსახურებიდან და დამთავრებული საავტომობილო დაფებით. ტექნოლოგია სათავეს იღებს 1800-იანი წლების შეცვლილი-ჩამოსხმის მოწყობილობებზე, თუმცა ნამდვილი მიღწევა მოხდა მაშინ, როდესაც გერმანელმა ინჟინრებმა გაარკვიეს, როგორ გამოეყენებინათ მბრუნავი ხრახნი მარტივი დგუშის ნაცვლად. 1950-იანი წლების ეს ხრახნიანი დიზაინი რჩება თანამედროვე მანქანების ხერხემალად.

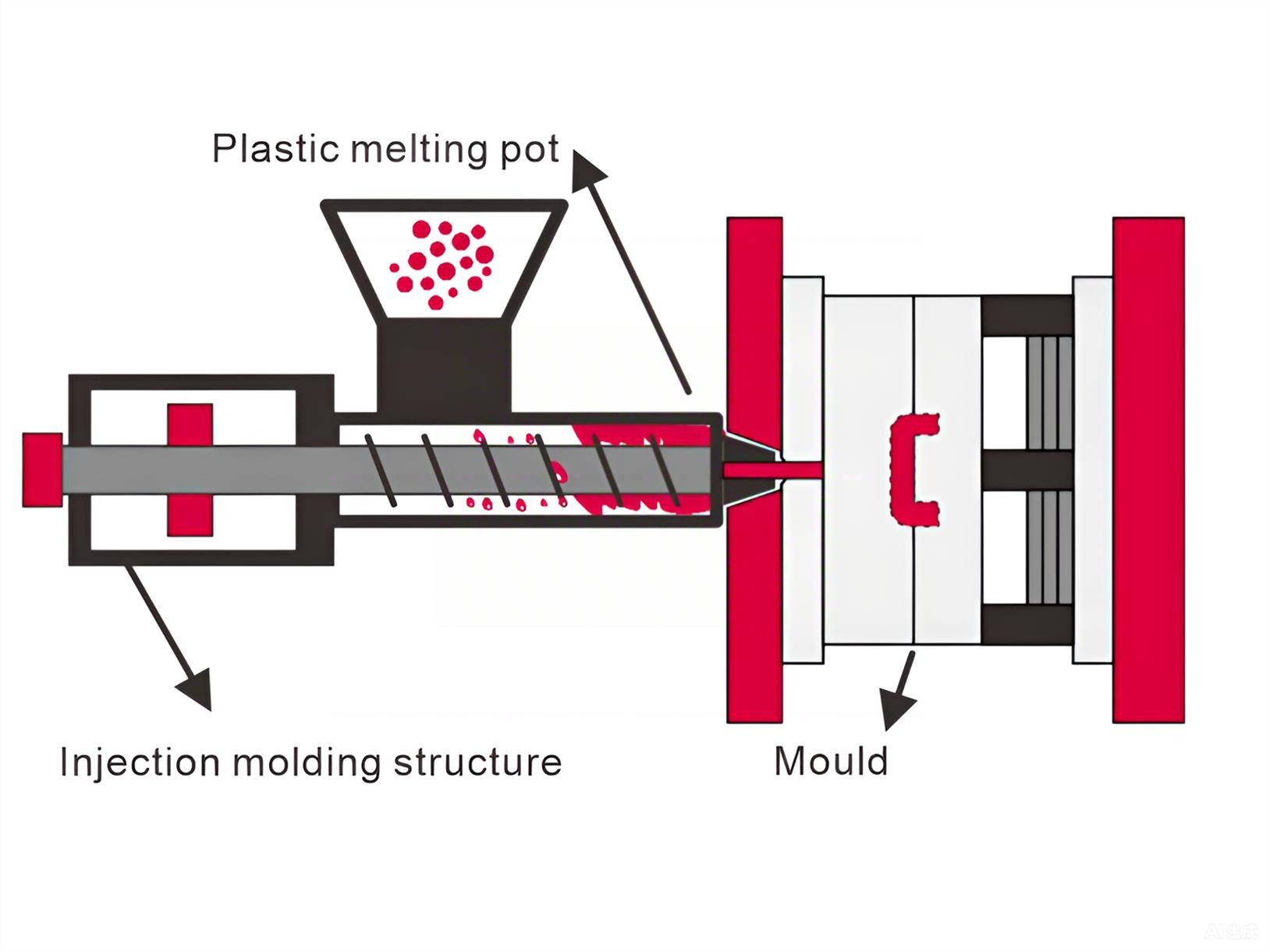

როგორ მუშაობს პროცესი რეალურად
ლულა ჰორიზონტალურად დგას მანქანების უმეტესობაზე, შეფუთულია გამათბობელ ზოლებში, რომლებსაც აქვთ ტემპერატურა 180 გრადუსიდან 300 გრადუსამდე, ფისის მიხედვით. მარცვლები ბუნკერიდან ყელში ჩავარდება. აი, სად იღებს ხრახნი თავის შენარჩუნებას-როდესაც ის ბრუნავს, ფრენებს მის სიგრძეზე იჭერს მასალას და ათრევს წინ. ლულის სითბოს და მექანიკური ათვლის ერთობლიობა ხრახნიანი მოქმედებისგან დნება პლასტმასს თანდათანობით. სანამ მასალა მიაღწევს წინა მხარეს, ეს არის ერთგვაროვანი დნობა, რომელიც მზად არის ინექციისთვის.
პლასტიფიკაციის დროს, ხრახნი უკან იხევს, რადგან მდნარი მასალა გროვდება მის წინ. ჰიდრავლიკური სისტემის მეშვეობით გამოყენებული უკანა წნევა აკონტროლებს რამდენ წინააღმდეგობას გრძნობს ხრახნი უკან დახევისას. ძალიან მცირეა უკანა წნევა და თქვენ მიიღებთ არათანმიმდევრულ დნობას. ძალიან ბევრი და თქვენ რისკავთ სითბოს-მგრძნობიარე მასალების დაქვეითებას. ამ ბალანსის სწორად მიღება განასხვავებს ხარისხის ნაწილს ჯართისგან.
მას შემდეგ რაც საკმარისი მასალა შეგროვდება გასროლისთვის, ხრახნი წყვეტს ბრუნვას. მანქანა ელოდება სიგნალს, რომ გაგრილება დასრულდა წინა ნაწილზე. Mold იხურება, clamp ტონაჟი აშენებს და ხრახნიანი ვერძი წინ. ინექცია ხდება სწრაფად-ორ წამზე ნაკლები შევსების დრო ჩვეულებრივია მცირე ნაწილებისთვის. დნობა მიედინება საქშენში, სპრეის ქვემოთ, მორბენალებში, კარიბჭის გვერდით და ღრუში.
შეფუთვა და დაჭერის ფაზები მიჰყვება დაუყოვნებლივ. ხრახნი ინარჩუნებს წინა წნევას შეკუმშვის კომპენსაციისთვის, რადგან პლასტმასი გაცივდება ცივი ჩამოსხმის ფოლადისგან. შეკავება გრძელდება მანამ, სანამ კარიბჭე არ გაიყინება. იმ მომენტში, ზეწოლის მიუხედავად, მეტი მასალა არ შეიძლება შევიდეს ღრუში. მანქანა გადადის შემდეგი გასროლის პლასტიზირებაზე, სანამ ნაწილი აგრძელებს გაგრილებას.
ციკლი მთავრდება მაშინ, როდესაც ნაწილი საკმარისად გამაგრდება, რომ ამოღება გადახრის გარეშე. ყალიბი იხსნება, ეჟექტორის ქინძისთავები ცეცხლი, ნაწილი წვეთები. მთელ თანმიმდევრობას შეიძლება დასჭირდეს 15 წამი თხელი-კედლის კონტეინერისთვის ან რამდენიმე წუთი სქელი სტრუქტურული კომპონენტისთვის.
მანქანა აპარატურა
დამაგრების სისტემები მოდის სამი არომატით. გადამრთველი მანქანები იყენებენ მექანიკურ კავშირებს, რომლებიც ამრავლებენ ძალას დახურულ პოზიციასთან ახლოს-დიდი ეფექტურობით, მაგრამ მექანიზმი საჭიროებს რეგულარულ ცხიმს და საბოლოოდ ბუჩქის შეცვლას. პირდაპირი ჰიდრავლიკური მანქანები უბიძგებენ მოძრავ ფირფიტას დიდი-ბურღული ცილინდრით. მექანიკურად უფრო მარტივია, თუმცა ისინი უფრო მეტ ზეთს წვავენ მთელი სითხის გადაადგილებით. ჰიბრიდულ კონფიგურაციებში გამოიყენება სერვომოტორები ჰიდრავლიკური დამხმარე პოზიციონირებისთვის საბოლოო შეკვრის ძალისთვის.
სამაგრის ტონაჟის ზომა მიჰყვება ძირითად წესს: დაპროექტებული ნაწილის ფართობი გამრავლებული ღრუს წნევაზე. 100 კვადრატული სანტიმეტრის ნაწილს, რომელიც მუშაობს 500 ბარი ღრუს წნევაზე, სჭირდება მინიმუმ 50 მეტრი ტონა. მაღაზიების უმეტესობა ამატებს უსაფრთხოების 10-20%-იან ზღვარს. მცირე ზომის სამაგრის ტონაჟი ჩნდება მაშინვე, როგორც მოციმციმე პლასტმასის გამყოფი ხაზის თხელი ფარფლები, რომლებიც იკეცება იქ, სადაც ობის ნახევრები ერთმანეთს ხვდება.

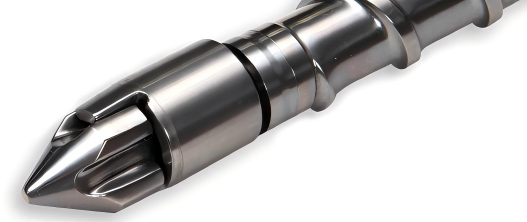

საინექციო დანადგარის ჭანჭიკები სტაციონარული ფირფიტის მხარეს. ლულის დიამეტრი და ხრახნიანი L/D თანაფარდობა განსაზღვრავს გასროლის სიმძლავრეს და პლასტიფიკაციის სიჩქარეს. საერთო-საერთო დანიშნულების ხრახნები გადის 20:1 სიგრძით-დიამეტრამდე- შეკუმშვის თანაფარდობით დაახლოებით 2.5:1. ბარიერის ხრახნები აუმჯობესებს დნობის ხარისხს ნახევრად-კრისტალური მასალებისთვის. სექციების შერევა ხელს უწყობს ფერის კონცენტრატის დისპერსიას.
სერვო-ჰიდრავლიკურმა დისკებმა მეტწილად შეცვალა ფიქსირებული-გადაადგილების ტუმბოები ახალ მოწყობილობებზე. ძრავა მუშაობს მხოლოდ ისე სწრაფად, როგორც საჭიროა მიმდინარე ფაზისთვის, მცირდება ენერგიის მოხმარება 30-50%-ით ძველ მანქანებთან შედარებით, რომლებიც მუშაობენ მუდმივი rpm-ში და ნაკადი გადადის რელიეფურ სარქველებს.
გაშვებული მანქანა
ტემპერატურის მითითებული წერტილის შერჩევა იწყება ფისოვანი მწარმოებლის დამუშავების მონაცემთა ფურცლით. ზონის ტემპერატურა, როგორც წესი, იზრდება უკნიდან წინ, საქშენი ყველაზე ცხელია, რათა თავიდან აიცილოს გაყინვა-გამორთული. პოლიპროპილენისთვის, უკანა ზონა შეიძლება იყოს 190 გრადუსზე, შუა ზონები 210-220 გრადუსზე, წინა 230 გრადუსზე და საქშენი 240 გრადუსზე. პირომეტრით გაზომილი დნობის ფაქტიური ტემპერატურა ხშირად 10-15 გრადუსით მაღლა დგას წინა ზონის დაყენების ნიშნულზე ათვლის გათბობის გამო.
აღდგენის დროს ხრახნის სიჩქარე გავლენას ახდენს როგორც ციკლის დროზე, ასევე დნობის ხარისხზე. უფრო სწრაფი როტაცია ამცირებს აღდგენას, მაგრამ წარმოქმნის მეტ ათვლის სითბოს. სითბოს-მგრძნობიარე მასალებს, როგორიცაა PVC და POM, უფრო ნელი სიჩქარე სჭირდება. ხრახნი უნდა დაასრულოს პლასტიფიკაცია გაგრილების ტაიმერის ვადის ამოწურვამდე-თორემ ხრახნი უმოქმედოდ ელოდება და ციკლის ეფექტურობა ეცემა.
ინექციის სიჩქარის პროფილები იმსახურებს ყურადღებას რთულ გეომეტრიაზე. ნელი საწყისი სიჩქარე ხელს უშლის პატარა კარიბჭეებში გაშვებას. შუა-ინსულტის აჩქარება სწრაფად ავსებს ღრუს დიდ ნაწილს. საბოლოო შენელება თავიდან აიცილებს წნევის მწვერვალს შეფუთვის გადასვლისას. თანამედროვე კონტროლერები ამუშავებენ მრავალსაფეხურიან სიჩქარეს ზუსტი გადართვის წერტილებით, ხრახნიანი პოზიციის მიხედვით.
შეფუთვის წნევა, როგორც წესი, აღწევს პიკური ინექციის წნევის 60-80%. ხანგრძლივობა დამოკიდებულია კარიბჭის ზომებზე და მასალაზე. პატარა კარიბჭეები იყინება 2-3 წამში. წყალქვეშა კარიბჭეებს სქელ ნაწილებზე შეიძლება დასჭირდეს 8-10 წამი. შეფუთვის არასაკმარისი დრო ჩნდება, როგორც ნიჟარის ნიშნები ნეკნებზე და ბოსებზე.
საერთო დეფექტების აღმოფხვრა
მოკლე კადრები
მოკლე დარტყმები ნიშნავს იმას, რომ პლასტმასმა არ მიაღწია ღრუს ყველა კუთხეს. შეამოწმეთ, რომ გასროლის ზომა აღემატება ნაწილის წონას პლუს მორბენალის წონა მინიმუმ 10-15%-ით. დარწმუნდით, რომ ვენტილატორები არ არის დაბლოკილი ნარჩენებით ან ციმციმით. გაზარდეთ ინექციის სიჩქარე ან შეფუთვის წნევა, თუ ლულის სიმძლავრე შემოწმებულია.
ფლეში
გამყოფი ხაზის გარშემო ნათება მიუთითებს ან არასაკმარისი სამაგრის ტონაჟზე ან ნახმარი ყალიბის ზედაპირებზე, რომლებიც აღარ ილუქება სწორად. სწრაფი ტესტი: შეასრულეთ სროლების სერია და თანდათანობით შეამცირეთ დამჭერის ძალა, სანამ არ გამოჩნდება ციმციმი, შემდეგ დააყენეთ ტონაჟი 15%-ით ზემოთ ამ ზღურბლზე.
დამწვრობის ნიშნები
დამწვრობის ნიშნები შევსების ბოლოს მიუთითებს შეკუმშვის ქვეშ მყოფი ჰაერის ანთებაზე. დიზელის ეფექტს, ამას ძველი-ტაიმერები უწოდებენ. დაამატეთ ვენტილატორები, სადაც დამწვრობა ხდება, ან შეანელეთ ინექციის სიჩქარე, რათა ჰაერს არსებული სავენტილაციოდან გასვლის დრო მისცეს.
შედუღების ხაზები
შედუღების ხაზები იქმნება, სადაც ნაკადის ფრონტები ხვდება. ისინი სტრუქტურულად სუსტია და ზოგჯერ ჩანს კოსმეტიკურ ზედაპირებზე. კარიბჭის მდებარეობის კორექტირებამ ან გადინების ჭაბურღილების დამატებამ შეიძლება მიიყვანოს შედუღების ხაზები არაკრიტიკულ ადგილებში. დნობის უფრო მაღალი ტემპერატურა აუმჯობესებს შედუღების ხაზის სიმტკიცეს გაყინვის წინ უკეთესი მოლეკულური ჩახლართვის გზით.
სად მთავრდება ეს მანქანები
ავტომობილი მოიხმარს ინექციური ჩამოსხმის სიმძლავრის უდიდეს წილს გლობალურად. ერთი მანქანა შეიცავს 30-40 კგ საინექციო ჩამოსხმულ ნაწილებს-ბამპერის ფასციებს, ინსტრუმენტთა პანელებს, კარის სახელურებს, სარკეების კორპუსებს, ასობით სამაგრს და შესაკრავებს.
ელექტრონიკის კორპუსები მჭიდრო ტოლერანტობასა და თხელ კედლებს აყენებს. ტელეფონის ქეისები, ლეპტოპის ჭურვები და დისტანციური მართვის პულტი მოითხოვს კოსმეტიკურ ზედაპირებს ნიჟარის, დინების ხაზების ან კარიბჭის ნაშთების გარეშე. სამედიცინო მოწყობილობის ჩამოსხმა მატებს მასალის მიკვლევადობას და სუფთა ოთახის მოთხოვნებს განზომილების სიზუსტის გარდა.
შეფუთვას აქვს მაღალი-კავიტაციის ფორმები ბუშტუკების ციკლის დროს. დახურვის ფორმებს 96 ან 128 ღრუს ველოსიპედით ყოველ 4-5 წამში სჭირდება მანქანები, რომლებიც შექმნილია მდგრადი მაღალი სიჩქარით მუშაობისთვის.
მცირე ოპერაციები პოულობს სტაბილურ მუშაობას ნიშური აპლიკაციებისთვის საბაჟო ჩამოსხმაში. ჩვენ ვხედავთ თანმიმდევრულ მოთხოვნას კომპანიების მხრიდან, რომლებიც აწარმოებენ RFID საკვანძო ბლოკებს და წვდომის კონტროლის კომპონენტებს-ამ ნაწილებს სჭირდებათ ღრუს ზუსტი ზომები ანტენის კოჭებისა და ტრანსპონდერის ჩიპების სწორად დასაყენებლად. მეცხოველეობის იდენტიფიკაცია წარმოადგენს სხვა სპეციალობის სეგმენტს; RFID ყურის ეტიკეტების მომწოდებლები საჭიროებენ ზედმეტად ჩამოსხმის შესაძლებლობას ელექტრონიკის ერთ ამინდგამძლე გარსში ჩასაგდებად. სერთიფიკატების მწარმოებლები, რომლებიც იღებენ RFID ბარათების წარმოებას, ეძებენ ჩამოსხმას, რომელიც კომფორტულია თხელი-კედლის ჩანართებით და მეორადი შეკრების ოპერაციებით.
პრაქტიკული მოსაზრებები წარმოებისთვის
მანქანის საათების ტარიფები ძალიან განსხვავდება ტონაჟისა და ბაზრის მიხედვით. 150 ტონიანი მანქანა კონკურენტულ რეგიონში შეიძლება 25-35 დოლარად გაიყიდოს საათში ოპერატორის ჩათვლით. უფრო დიდი ტონაჟი უფრო მაღალ მაჩვენებელს ანიჭებს, თუმცა ეფექტურობის ზრდა ზოგჯერ ანაზღაურებს პრემიას.
ენერგიის ხარჯებს იმაზე მეტი მნიშვნელობა აქვს, ვიდრე ბევრი მაღაზია აცნობიერებს. 500-ტონიანი ჰიდრავლიკური მანქანა, რომელიც მუშაობს სამ ცვლაში, ატარებს საშუალოდ 40-50 კვტ-ს მთელი ციკლის განმავლობაში. სერვოჰიდრავლიკური გადაკეთება ანაზღაურდება 18-24 თვეში ელექტროენერგიის მიმდინარე ფასებით უმეტეს ბაზრებზე.
ჩამოსხმის მოვლა პირდაპირ გავლენას ახდენს ნაწილების ხარისხზე და მანქანის მუშაობის დროზე. ვენტილატორების დაგეგმილი გაწმენდა, ბირთვის ქინძისთავების შემოწმება და გაგრილების არხის ნაკადის შემოწმება უნდა მოხდეს გასროლის განსაზღვრულ ინტერვალებში. ხარისხის დეფექტების გამოჩენის შემდეგ რეაქტიული შენარჩუნება გაცილებით ძვირია, ვიდრე პრევენციული პროგრამები.
მასალის დამუშავება იმსახურებს ყურადღებას ფისოვანი მგრძნობელობის პროპორციულად. ნეილონი, PET და პოლიკარბონატი საჭიროებს გაშრობას ტენიანობის სპეციფიკურ დონემდე ან ჰიდროლიზური დეგრადაცია ანადგურებს მექანიკურ თვისებებს. გადამყვანმა სისტემებმა თავიდან უნდა აიცილონ ლითონის დაბინძურება, რომელიც აზიანებს ხრახნიან და ლულის ზედაპირებს.
ავტომატიზაციის დამატებები-ნაწილების რობოტული მოცილება, ჩანართის ავტომატური ჩატვირთვა, ხედვის შემოწმება-მნიშვნელოვანია იმ მოცულობებში, სადაც შრომის დაზოგვა აღემატება აღჭურვილობის იჯარის ხარჯებს. დაბალი-მოცულობის მორგებული სამუშაო იშვიათად ამართლებს სრულ ავტომატიზაციას, თუმცა მარტივი სპრეის ამომრჩევი აუმჯობესებს ციკლის თანმიმდევრულობას ოპერატორის ცვალებადობის მოხსნის ფორმიდან ღია დროიდან.
